Plastic Vloer 4 de Machine van de Broodjeskalender Duurzaam met Wartelverbinding en Zachte Metaalpijp

Toepassingen:

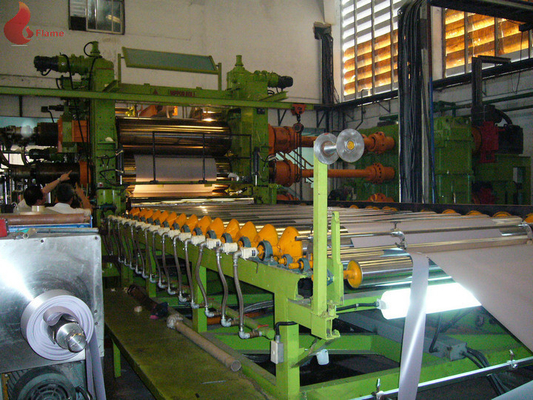

De vier Broodjeskalender wordt hoofdzakelijk gebruikt in kalenderlijn voor de productie van zachte pvc-producten zoals banner.

kleedt kunstlederen verpakkingszak, verpakkende film, plastic vloer, pvc, enz.

Hoofdkarakter

SY610-4Γ1830 type vier rolkalender en hulpmateriaal

A. kalender (gastheermachine)

1. Tijdschema: het voedermiddel vanaf bovenkant en maakt definitieve productie van bodem, roldiameter die Ф610 mm, breedte 1830mm, het omringen van de roloppervlakte en olie het verwarmen, lijnsnelheid van de kalender 5-50m/min. boort. Het stuk dat uit uit de rol van de kalender komt heeft het hiaat van vertoningsapparaten van rollenafstand. Het juiste drijven.

Rollen

2. 1# en 2# de broodjes zijn gegoten legeringsrol en het omringende boren, oppervlaktehardheid HS68-74 ° C, de oppervlakte het harde verchromen van de rollen fijne malen, die dikte 0.1mm, de ruwheid van de rollenoppervlakte Ra met een laag bedekt = 0.05μ, oppervlakte uitvoerige precisie 0.01mm;

Het materiaal van 3# en 4# rollen is de verwerking van de het gebrekopsporing van het legeringssmeedstuk, het plateren van het de oppervlakte harde chroom van de broodjes, deklaagdikte 0.18mm, hardness> het broodje °, oppervlakteruwheid van HRC60 Ra = 0.01μ, oppervlakte uitvoerige precisie 0.05mm, temperatuur van de broodjesoppervlakte niet minder dan 230 ° C, de de temperatuurfout ± 1 ° C van de broodjesoppervlakte;

1-4# de rollenoppervlakte had geen middenhoogte, 1-4 #- rollen al het omringen het boren, verchromen van de roloppervlakte zonder speldeprik, de opgepoetste rol en proces het ontgassen na het fijne malen.

3# en 4# harde de rollen verchromen plateren na hete molenverwerking.

Lager

3. Dragend gebruik het Wafangdian-productie spitse lager, het gebruiks kneedbaar ijzer van het lagervoetstuk.

Transmissie en macht

4. Aandrijvingsvermogen van 1# rol en 4# rol van Kalender: 55KW (in deze het gebruiksac van het kalender hoofd en hulpmateriaal motor), en het blijven 2# en 3# broodje: 75KW macht. De leiding en de helper kunnen snelheid door aaneenschakeling en ook afdeling stemmen. (De Kalender is uitgerust met elektriciteitspannenoodsituatie het openen apparaat, UPS-apparaten die door koper wordt gekocht). De motor van kalender keurt AC de regelgeving van de motorsnelheid, de motor van Siemens Beide, de gouverneur van Japan Yaskawa goed, keuren andere electricals Shanghai Schneider goed.

Controleerbare hoogte

Controleerbaar hoogteapparaat: setted bij 1, 2, en 4# rol. De 3 # rol is vaste rol.

Askruisen

5. dwars-apparaat van de kalender3# past het rol opgezette schacht, dwarsregelgeving 20mm, snelheid 3mm/min aan, die aandrijving drijft: op elk eind met een remmotor in drie stadia van planetarisch reductiemiddel van, wormtoestel, gebruik het aanpassen as aan het bedrag van de controleoversteekplaats, universeel kogelgewrichthoofd tussen de as en het dragende voetstuk, aan de andere kant gebruik wordt de universele te verbinden kogelgewricht hoofd en hydraulische cilinder, de hydraulische cilinder gebruikt om van de ontruiming van transmissiedelen de plaats te bepalen en te elimineren.

Pre-buigt

6. 4# de rol heeft apparaat voorladen, dat in buiten het belangrijkste lager van 4# rol wordt geïnstalleerd, het positieve buigen, opneemt het buigen door hydraulische cilinder, is het buigende bedrag regelbaar, opgenomen door een hydraulische druk aan te passen, is het maximum buigende bedrag gelijkwaardig aan broodjeshoogte 0.05mm.

Rek

7. Het kalenderrek gebruikt 40mm staalplaat dat na thermische behandeling en dan het eindigen wordt gelast, het rolgezicht en het open dossier van de rekmuur 15 cm volgens lager, roestvrij staalrek. De afstand tussen de ontdoende van rol en 4# rollen is 5mm.

Het smeren

8. rollagers die met dunne gedwongen olie worden gesmeerd - het apparaat van de omloopsmering voor rollagers en buigende dragende smering, automatische cyclus, dubbel-pompsysteem (één pomp voor het werk en één pomp voor reserveonderdelen), druk-bescherming, elke wegstroom toont, controle van de smeermiddelen de automatische temperatuur (het automatische verwarmen en koelen), olietemperatuur het oververhitten bescherming, kunnen het werk en de extra pomp schakelen wanneer het werken. De dragende smering is zo zelfde zoals Ф660 × 2300.

Hydraulische druk

. hydraulische druk 9: een afzonderlijke reeks van hydraulische post voor broodje het buigen, as dwars en het in reliëf maken apparaten, keurt veranderlijke oliepomp goed twee reeksen (voor het werk en voor reserveonderdelen, kan elkaar worden geschakeld terwijl het werken). Rol die door hydraulische druk buigt en in reliëf wordt gemaakt, die manueel regelbaar, en met drukvertoning, hydraulische post standaardconfiguratie kan.

Het verwarmen

10. het kalender verwarmingssysteem vier reeksen, elke rol vergt één reeks, van de de pompmotor van de olie lichte stookolie de macht 5.5KW; wanneer olie het verwarmen, elke rol met twee reeksen van evenredige klep slim wordt uitgerust om olietemperatuur te controleren, maximum het verwarmen temperatuur 230 ° C, nauwkeurigheid ± 1 ℃. Met waterkoelingsapparaten.

Strikersplaat

. apparaat 11: 1# en 2# de plaatapparaat van de rol kunnen het vastgestelde striker, een een noot van de de aandrijvingsschroef van het motorreductiemiddel en dan plaat van de aandrijvingsstriker, beide einden enig-actie of aaneenschakeling, wordt contact met de rol en strikersplaat opgenomen van koper. Één wortelschroef twee wortel opgepoetste staaf.

Noodrem

. noodrem 12: het rek zet 4 reeksen op en de verrichtingslijst zet een schakelaar van het noodsituatieeinde op, wanneer het gebeurende noodsituatieeinde, rolomwenteling minder dan 90 ° (geen lading en maximumsnelheid) en open de rol door hoge snelheid knijpen.

Specificaties:

De installerende & zuiverende dienst:

1. Nadat het contract wordt bevestigd, zal de verkoper het plan van de workshop, stichtingsgrafiek en de grafiek van rubberrol, vierkante assen & allerlei rollen leveren. Al verrichtingshandboek zal door verkoper worden geleverd, ook.

2. De verkoper zal 3-4 technische arbeiders naar gidsinstallatie en het zuiveren voor koper sturen;

3. De koper zou de extra pijpen en de elektrische draden, en de verkopers enkel adviezen moeten leveren de specificatie of het model van hen.

Andere termijnen:

1. Levertijd: totaal 6 maanden na het contact wordt bevestigd.

2. Betaling: 30% van het totale bedrag door T/T vooraf zoals neer - betaling, 70% van het totale bedrag door T/T vóór verzending.

3. Vervangstukken: De verkoper zal een reeks waardeloze kwetsbare delen kostenloos verstrekken. De verkoper stelt ook de koper voor om een reeks vervangstukken te kopen die het gebruik van één jaar opnieuw ontmoet. De verkoper zal tonen de lijst van vervangstukken aan de koper voor van hem vóór levering kiest.

4. Verschijning en kleur: de verschijning en de kleur van de machines zijn gebaseerd op de norm van de verkoper. Natuurlijk, kunnen wij ook naar maat gemaakt volgens het verzoek van de koper.

5. Stroom: Het citaat is hierboven gebaseerd op 380V/50Hz. Er zal één of andere extra prijs en uitgebreid veroorzakend tijd voor op bestelling gemaakt stroomvereiste zijn.

6. Garantieperiode:

6-1. Machines: één jaar na het succesvolle zuiveren;

6-2. Elektrocomponenten: 6 maanden na het succesvolle zuiveren.

7. De zuiverende dienst en kosten die door Buitenlands wordt gedragen:

7-1. De verkoper zal drie of vier technische arbeiders (of meer als verzoek van de koper) naar de plaats sturen die door de koper voor de begeleiding van materiaalinstallatie en de zuiverende dienst benoemde;

7-2. Zowel zouden de koper als de verkoper hun overeenkomstige last moeten dragen zoals hieronder:

7-2-1. De verkoper is verantwoordelijk voor de prijskosten in China maar behalve de visumlast;

7-2-2. De koper is verantwoordelijk voor de prijskosten in Buitenlands en de visumlast. Deze prijs omvat maar beperkt niet tot volgend:

a. retourbiljet;

b. vervoer, maaltijd, aanpassings en communicatie prijs tijdens zakenreis;

c. toelage (arbeidskrachtenprijs) USD 80.00 voor per persoon een dag (dagenberekening: totale dagen vanaf de dag de zakenreis aan het terugkeren aan China);

d. vertaler: De koper zou een vertaler voor de communicatie van de arbeiders geschikte veldwerk van de verkoper technische, en moeten inhuren voor met succes de voltooiing van de taak. Anders zal de verkoper een extra vertaler sturen. De koper zou verantwoordelijk voor deze kosten (verwijs naar a~d) moeten zijn.
